Resumen
Esta tecnología representa una evolución del concepto de fabricación digital: pasar de diseñar digitalmente una superficie para posteriormente mecanizarla, como ocurre en FreeForm, a construir directamente la geometría óptica a partir de un modelo digital tridimensional.
Para los lentes oftálmicos, el principal desafío no consiste únicamente en reproducir una geometría, sino en alcanzar simultáneamente exactitud refractiva, transparencia, homogeneidad óptica, estabilidad dimensional, baja dispersión, calidad superficial y reproducibilidad industrial. Es muy importante para la óptica y la optometría porque abre la posibilidad de que la fabricación de un lente deje de estar limitada solamente a qué superficie puede tallarse y pase a estar determinada por la distribución de material y la geometría que puede programarse digitalmente.
La fabricación de lentes oftálmicos ha evolucionado desde procesos convencionales de generación, tallado y pulido hacia sistemas digitales de alta precisión basados en tecnologías FreeForm. Una nueva línea de desarrollo corresponde a la fabricación aditiva mediante fotopolimerización, en la cual una resina fotosensible es transformada en un componente óptico tridimensional mediante la acción controlada de luz.
Las tecnologías de fabricación aditiva basadas en luz, entre ellas la estereolitografía (SLA), el procesamiento digital de luz (DLP), la fotopolimerización mediante pantallas LCD y la polimerización de dos fotones (TPP/TPL), han demostrado capacidad para producir estructuras ópticas complejas y personalizadas que cumplen los objetivos de un lente especializado. Las diferencias fundamentales de estas tecnologías se encuentran en la forma de administrar la energía luminosa, resolución, velocidad, materiales y geometría que se puede fabricar.
Palabras clave: fabricación aditiva, fotopolimerización, DLP, SLA, TPP, lentes oftálmicos, FreeForm, personalización óptica, metrología óptica, impresión 3D.
Introducción
La fabricación de lentes oftálmicos constituye una de las áreas en las que la ingeniería óptica, la ciencia de materiales, la informática y la mecánica de precisión convergen para transformar una prescripción refractiva en una superficie óptica funcional.
Tradicionalmente, la fabricación comprende operaciones como generación de superficies, mecanizado, afinado, pulido, tratamientos superficiales, control dimensional, centrado y montaje.
La incorporación de tecnologías digitales modificó considerablemente este proceso. La fabricación FreeForm permitió calcular y generar superficies complejas mediante modelos matemáticos y sistemas de mecanizado controlados digitalmente.
La fabricación aditiva propone una modificación adicional del paradigma: en lugar de retirar material para alcanzar una superficie determinada, el material se construye progresivamente mediante deposición o solidificación controlada.
En particular, la fotopolimerización en cuba es una técnica de fabricación aditiva en la que se coloca una resina líquida fotosensible dentro de un recipiente o cuba y una fuente de luz la solidifica selectivamente hasta formar el objeto tridimensional o lente. Las revisiones recientes señalan aplicaciones de estas tecnologías en componentes ópticos debido a su capacidad para producir geometrías complejas con bastante precisión.
¿Qué es la fabricación aditiva basada en luz?
La fabricación aditiva basada en luz puede definirse como un conjunto de procesos en los cuales un material fotosensible reacciona ante una determinada longitud de onda. Al recibir una dosis de luz controlada, se produce la fotopolimerización, convirtiendo selectivamente el material líquido en sólido.
Resina fotosensible + luz controlada → fotopolimerización → estructura tridimensional.
La fabricación se realiza siguiendo un modelo digital.
Flujo general: prescripción óptica → diseño óptico → modelo tridimensional → algoritmo de fabricación → proyección o emisión de luz → fotopolimerización → construcción capa por capa o volumétrica → lavado y poscurado → acabado óptico → control metrológico → lente terminado.
Principio físico de la fotopolimerización
Una resina fotopolimerizable contiene moléculas capaces de iniciar una reacción química cuando reciben determinada energía luminosa.
La luz activa un fotoiniciador y comienza la formación de cadenas poliméricas.
De manera simplificada: fotón → fotoiniciador → especies reactivas → polimerización → material sólido.
La precisión final depende de variables como:
- Longitud de onda.
- Intensidad luminosa.
- Tiempo de exposición.
- Concentración del fotoiniciador.
- Composición de la resina.
- Viscosidad.
- Temperatura.
- Profundidad de penetración.
- Contracción durante la polimerización.
- Estrategia de curado.
- Espesor de capa.
En una aplicación oftálmica, estas variables adquieren una importancia crítica porque pequeñas variaciones dimensionales pueden modificar la potencia óptica.
Tecnología DLP
El Digital Light Processing (DLP) utiliza un sistema digital de proyección para iluminar simultáneamente una sección determinada del modelo.
A diferencia de un sistema que debe recorrer punto por punto toda la superficie, DLP puede proyectar una imagen correspondiente a una capa completa.
Esto permite una combinación de:
- Velocidad.
- Resolución.
- Control digital.
- Geometrías complejas.
- Repetibilidad.
Las revisiones sobre fotopolimerización en aplicaciones fotónicas incluyen DLP entre las tecnologías utilizadas para fabricar componentes ópticos y señalan su potencial para producir geometrías complejas.
Aplicación potencial en lentes oftálmicos
Una superficie progresiva podría convertirse matemáticamente en una serie de secciones digitales:
Superficie matemática → discretización → imágenes de exposición → polimerización → superficie tridimensional.
El objetivo sería que la geometría final reproduzca la superficie calculada dentro de las tolerancias ópticas requeridas.
Tecnología SLA
La estereolitografía (SLA) utiliza generalmente un láser para fotopolimerizar selectivamente la resina.
El láser puede desplazarse siguiendo trayectorias determinadas por el modelo digital.
Su ventaja fundamental es el control localizado de la polimerización.
En aplicaciones ópticas puede emplearse para producir geometrías complejas asféricas, atóricas o progresivas, aunque la calidad final de una superficie destinada a formar una imagen óptica continúa dependiendo de la resolución, estrategia de exposición y acabado superficial.
Polimerización de dos fotones
La Two-Photon Polymerization (TPP) o litografía de polimerización de dos fotones constituye una tecnología especialmente interesante para microóptica.
En este proceso, la polimerización se produce mediante un fenómeno óptico no lineal de absorción de dos fotones.
Su principal ventaja es la posibilidad de fabricar estructuras tridimensionales con características de escala micro y nanométrica.
La literatura especializada señala que TPL ofrece resoluciones extraordinariamente elevadas y ha encontrado aplicaciones en óptica y fotónica.
Sin embargo, para lentes oftálmicos de tamaño convencional existe una diferencia importante entre resolución y productividad.
Una tecnología puede proporcionar una resolución extraordinaria y, al mismo tiempo, no resultar económicamente adecuada para fabricar un lente de gran diámetro.
Por ello, la microóptica es contraria necesariamente a la producción masiva de lentes oftálmicos.

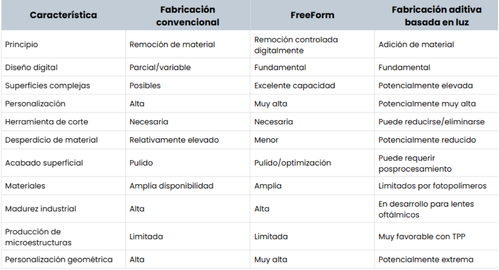

Fabricación aditiva frente a FreeForm
La comparación resulta especialmente importante para la industria óptica.
La fabricación aditiva no debe interpretarse simplemente como una sustitución inmediata del FreeForm. Actualmente representa principalmente una plataforma tecnológica complementaria y de investigación, especialmente en componentes ópticos complejos.
El gran desafío: fabricar una superficie ópticamente perfecta
Una impresión tridimensional puede tener una excelente apariencia geométrica y, sin embargo, no funcionar como un buen elemento óptico.
En un lente oftálmico deben controlarse:
- Potencia: debe mantenerse dentro de tolerancias definidas.
- Cilindro: debe conservarse la magnitud, el eje y la orientación espacial.
- Prisma: la distribución espacial de la potencia prismática debe corresponder al diseño.
- Calidad de superficie: las irregularidades microscópicas pueden generar dispersión y deteriorar la calidad de imagen.
- Homogeneidad del índice de refracción: las variaciones internas pueden generar aberraciones y distorsiones.
- Transparencia: el material debe presentar una transmisión adecuada en el rango espectral correspondiente al uso previsto.
- Estabilidad dimensional: el lente no puede experimentar deformaciones significativas después del proceso de fabricación o durante su vida útil.
El problema de la contracción
Uno de los desafíos fundamentales de la fotopolimerización es la contracción del material durante la polimerización.
Si el modelo digital establece: R = geometría teórica, pero durante la polimerización: R → R − ΔR, la geometría final puede diferir de la diseñada.
En un componente mecánico esta diferencia podría ser tolerable.
En un lente oftálmico puede modificar:
- Radio de curvatura.
- Espesor.
- Potencia.
- Aberraciones.
- Posición de superficies.
Por esta razón, el software de fabricación debe potencialmente incorporar compensación dimensional.
Materiales
El desarrollo de materiales es probablemente uno de los factores determinantes para la aplicación oftálmica.
Una resina para lentes debería combinar: transparencia + estabilidad + índice de refracción adecuado + baja dispersión + resistencia mecánica + estabilidad UV + resistencia química + posibilidad de acabado superficial.
Además, si se pretende utilizar el lente directamente en contacto con el usuario, deben considerarse requisitos adicionales de seguridad y biocompatibilidad.
La investigación reciente muestra que la formulación de fotopolímeros continúa siendo un área activa, incluyendo modificaciones químicas destinadas a ajustar propiedades mecánicas, superficiales y funcionales.
Personalización del lente
La fabricación aditiva puede integrarse con un modelo digital avanzado de personalización.
El sistema podría recibir:
- Rx.
- DIP monocular.
- Altura de montaje.
- Distancia vértice.
- Ángulo pantoscópico.
- Ángulo de envolvente.
- Parámetros de montura.
- Posición de uso.
- Diseño óptico.
Y generar superficies ópticas tridimensionales personalizadas alcanzando el concepto de adaptación oftálmica personalizada.
Lentes progresivos
Los lentes progresivos constituyen una aplicación particularmente interesante porque requieren superficies de elevada complejidad.
Una superficie progresiva puede representarse matemáticamente mediante funciones: z = f(x,y).
- x = posición horizontal.
- y = posición vertical.
- z = altura de la superficie.
El algoritmo puede calcular:
- Potencia.
- Astigmatismo.
- Gradientes.
- Distribución de zonas.
- Corredor progresivo.
- Zonas de visión.
En principio, la fabricación aditiva permitiría convertir esta superficie matemática directamente en una estructura física.
Esto representa un cambio conceptual importante: la superficie óptica puede pasar de ser un resultado del mecanizado a convertirse directamente en el resultado de un algoritmo de fabricación.
Posprocesamiento
La fabricación aditiva no necesariamente termina cuando se completa la impresión.
El proceso puede incluir:
- Extracción del lente.
- Eliminación de material residual.
- Lavado.
- Secado.
- Poscurado.
- Eliminación de soportes.
- Estabilización dimensional.
- Mecanizado complementario.
- Pulido.
- Tratamiento superficial.
- Control óptico.
El posprocesamiento constituye uno de los retos identificados en la literatura de fotopolimerización aplicada a dispositivos ópticos.
Control de calidad
Para un laboratorio óptico, sería necesario establecer un protocolo específico ya que la fabricación aditiva exige una evolución del control de calidad.
No será suficiente medir solamente la fórmula, también será necesario determinar si la superficie fabricada corresponde realmente a la superficie óptica calculada.
Esto puede conducir a sistemas de:
- Interferometría.
- Perfilometría.
- Topografía.
- Análisis de frente de onda.
- Tomografía.
- Escaneo 3D.
- Análisis digital de superficies.
La literatura reciente sobre fabricación aditiva fotopolimerizable identifica precisamente la necesidad de mejorar los sistemas de aseguramiento de calidad para alcanzar precisión óptica.
Ventajas potenciales
Entre las posibilidades de esta tecnología se encuentran:
- Fabricación altamente personalizada.
- Geometrías complejas.
- Reducción potencial de desperdicio.
- Integración con diseño digital.
- Producción de prototipos.
- Fabricación bajo demanda.
- Posibilidad de incorporar estructuras internas.
- Integración con algoritmos de optimización.
- Producción de componentes multifuncionales.
- Automatización.
Limitaciones actuales
Los principales desafíos incluyen:
- Potencia: las resinas disponibles no necesariamente poseen todas las propiedades necesarias para lentes oftálmicos de uso prolongado.
- Tamaño: las tecnologías de muy alta resolución pueden presentar limitaciones de productividad para componentes grandes.
- Superficie: la rugosidad generada durante la fabricación puede ser incompatible con las exigencias de un elemento óptico sin acabado adicional.
- Contracción: puede modificar las dimensiones finales.
- Estabilidad: debe controlarse la estabilidad frente a temperatura, humedad, radiación UV y envejecimiento.
- Posprocesamiento: puede requerirse lavado, curado, pulido o tratamiento superficial.
Certificación
Un lente destinado a uso humano requiere cumplir las normas y requisitos regulatorios aplicables al producto y al mercado correspondiente.
Perspectivas futuras
La investigación actual sugiere que la fabricación aditiva basada en luz tiene especial potencial para óptica compleja, microóptica y sistemas personalizados. La TPL, por ejemplo, ofrece capacidades de fabricación tridimensional de alta resolución que ya se están explorando para sistemas de imagen y fotónica.
Un desarrollo especialmente interesante sería combinar la Inteligencia artificial, el diseño óptico, la biometría ocular, el sistema FreeForm, la fabricación aditiva y la metrología digital para generar un sistema de fabricación verdaderamente personalizado.
Conclusiones
La fabricación aditiva basada en luz constituye una tecnología emergente con importantes posibilidades para la evolución de la fabricación óptica. Las tecnologías DLP, SLA y TPP permiten construir estructuras ópticas complejas a partir de modelos digitales y han demostrado aplicaciones en diversos componentes fotónicos y ópticos.
En el campo de los lentes oftálmicos, su mayor interés se encuentra en la posibilidad de vincular directamente el diseño óptico digital con la fabricación física, facilitando potencialmente niveles elevados de personalización.
Sin embargo, la transición hacia lentes oftálmicos de uso clínico requiere resolver problemas relacionados con materiales, transparencia, rugosidad superficial, contracción, estabilidad, productividad, posprocesamiento y control metrológico.
Bibliografía
- Wang H, Zhang W, Ladika D, et al. Two-Photon Polymerization Lithography for Optics and Photonics: Fundamentals, Materials, Technologies, and Applications. Advanced Functional Materials. 2023;33:2214211. DOI: 10.1002/adfm.202214211.
- Wang H, Pan CF, Li C, et al. Two-photon polymerization lithography for imaging optics. International Journal of Extreme Manufacturing. 2024;6(4):042002. DOI: 10.1088/2631-7990/ad35fe.
- Chekkaramkodi D, Jacob L, Shebeeb C, Umer R, Butt H. Review of vat photopolymerization 3D printing of photonic devices. Additive Manufacturing. 2024;86:104189. DOI: 10.1016/j.addma.2024.104189.
- Two-Photon Polymerization: Fundamentals, Materials, and Chemical Modification Strategies. Advanced Materials. Revisión disponible en PubMed Central.
- Mechanical properties and hydration of 3D printed silicone-based contact lenses. Materials Today Advances. 2026;29:100715. DOI: 10.1016/j.mtadv.2026.100715. Este trabajo reciente muestra que DLP también se está investigando para lentes de contacto basados en silicona/hidrogel, aunque se trata de una aplicación diferente de los lentes oftálmicos convencionales.
Marco Aurelio Torres Segura, OD.
Coordinador Académico CAMPLUS
Director científico Laboratorio Óptico Visualizamos
